如何使用BMW ISTA（第一部分）：连接、读取数据与执行器激活

欢迎回到Auto Explain频道！今天，我们将深入探讨BMW和劳斯莱斯车辆的专业诊断软件——ISTA。ISTA（信息系统技术售后服务）不仅能帮助我们提取车辆维修过程中的所有信息，还能连接车辆、读取并清除故障码、读取实时数据，甚至激活车辆组件。本篇文章将作为系列教程的第一部分，重点介绍ISTA的基础功能：连接车辆、读取数据以及执行器激活。

💡 ISTA软件简介与功能概述

ISTA软件是BMW集团专为旗下品牌（BMW、劳斯莱斯、Mini Cooper）设计的强大诊断工具。它几乎像一个服务站或维修车间的信息系统，为技术人员提供了全面的车辆诊断和维修支持。

通过ISTA，我们可以实现以下核心功能：

• 信息提取：获取车辆维修过程中的所有相关信息。
• 连接与识别：成功连接车辆并识别其详细信息。
• 故障码管理：读取、分析并清除各控制单元的故障码，或清除整个车辆系统的故障码。
• 数据读取：获取特定控制单元的实时数据和传感器参数。
• 执行器激活：激活车辆的各种组件，进行功能测试。

除了这些基础功能，ISTA还提供高级特性，例如引导式故障诊断（软件会逐步指导我们检查和解决问题）、信息查找方法（帮助我们快速定位所需信息），以及组件声明或同步功能（在更换或重新组装组件后进行学习和匹配）。

🖥️ ISTA软件界面导览与车型选择

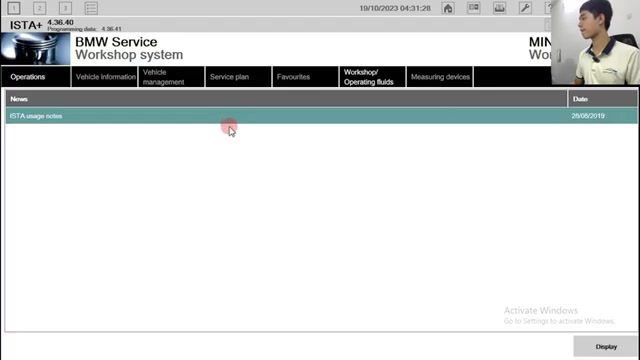

首次启动ISTA软件，您会看到主屏幕上醒目的“BMW Group ISTA”标志。点击上方栏可全屏显示。

在软件主界面，首先需要进行车型选择。点击扳手图标，您可以选择诊断的车型：BMW、劳斯莱斯或Mini Cooper。

界面的顶部横栏包含多个主要选项卡：

• Operation（操作）：这是我们连接软件与车辆的起始点。成功连接后，车辆信息将被识别。
• Verify Info（验证信息）：显示车辆的详细信息和诊断结果。
• Management（管理）：用于管理诊断会话和报告。
• Service Plan（服务计划）：包含维修计划和指导。

底部蓝色区域则包含三层子选项卡。例如，在“Operation”选项卡下，有“New（新建）”、“Finisher（完成）”和“Active（激活）”三个子选项卡。在“New”选项卡中，又细分为“VIN Readout（VIN读取）”、“VIN Input（VIN输入）”、“Model Code（车型代码）”和“Basic Feature（基本功能）”。这些选项卡用于报告或连接车辆。请注意蓝色高亮区域，它能帮助您快速了解当前所处的软件位置。

🔗 连接车辆与VIN识别

在“Operation”选项卡下的“New”子选项卡中，我们通常会选择以下方式连接车辆或获取信息：

• VIN Readout（VIN读取）：这是最常用的方式。软件会自动识别车辆的VIN（车辆识别码），实现快速连接。
• VIN Input（VIN输入）：如果自动读取失败，您可以手动输入VIN码。
• Model Code（车型代码）：通过输入车型代码（例如BMW的E30、E46、E90、F系列等），软件也能识别车辆。
• Basic Feature（基本功能）：此选项允许您在没有实际连接车辆的情况下，手动选择车型系列（如3系、5系、7系）来进入软件，以便查阅信息或提取数据（例如凸轮轴位置信息、特殊工具使用方法等），这对于技术支持非常有用。

在实际操作中，我们通常会通过“VIN Readout”来读取车辆的所有信息。

📊 车辆信息验证与诊断连接

成功连接后，软件会显示车辆的初步信息，例如车架号、连接类型（如D-CAN）和当前电压（如12.6V）。此时，请务必选择“Complete Identification（完整识别）”，以便软件获取所有车辆详细信息并进行诊断。

软件随后会自动切换到“Verify Information（验证信息）”选项卡。在这里，您将看到车辆的详细信息，包括电池编号、车架号、系列（例如5系）、车型代码（如M10）和具体型号（如520i后驱）。

请特别留意屏幕上显示的两个电压状态：

• K30：蓄电池电压。
• K15：点火开关电压。

当K15电压为0V时，表示点火开关未打开；当K15电压上升至与K30电压相同时，表示点火开关已打开。在诊断过程中，务必确保点火开关处于打开状态，并且车辆电压稳定（通常要求高于12.5V）。电压不足可能导致软件频繁发出警告，甚至影响某些组件的激活和功能测试。

🔍 验证信息与控制单元树

在“Verify Information”选项卡下，有几个重要的子选项卡：

• Verify Details（验证详情）：显示完整的车辆识别信息。
• Verify Equipment（验证设备）：列出车辆所有已安装的选装配置及其对应的代码。这对于识别车辆配置、更换或编程控制单元（如SRM或BCM）时进行声明或编码至关重要。
• Control Unit Tree（控制单元树，Control Unit G）：以图形化方式展示车辆上所有连接的控制单元及其通信网络。

在控制单元树中：

• 每个蓝色或黄色的方框代表一个控制单元。将鼠标悬停在方框上，可以查看其详细信息，例如“Combi”代表仪表盘，“DME”代表发动机控制单元（代码MEVD）。
• 不同颜色的线条代表不同的通信总线：灰色（K-CAN K-CAN2）、蓝色（K-CAN）、紫色（FlexRay）、黄色（K-PT）、绿色（K-CAN-PT）。
• 控制单元的颜色也指示其状态：
  • 绿色：表示控制单元功能正常，无故障。
  • 黄色：表示控制单元存在问题或故障。
  • 红色：表示控制单元无法连接。例如，图中中央屏幕（CID）显示红色，表示无法连接；脚部空间模块（FRM）显示黄色，表示存在问题。
• Operation Report（操作报告）：在读取故障码或获取车辆信息后，软件会生成一份报告，您可以打印出来供客户参考，告知车辆进厂时的状况和存在的故障，避免后续纠纷。

📈 读取控制单元数据与传感器参数

要从特定的控制单元中提取信息或读取参数，只需直接点击控制单元树中的相应方框。例如，点击发动机控制单元（DME）。

进入控制单元界面后，我们可以使用“Diagnostic Scan（诊断扫描）”功能来读取传感器值和参数。

1. 选择参数：在诊断扫描界面，您可以选择需要读取的各种参数，例如水温、机油温度、蓄电池电压、排放状态警告灯等。
2. 实时显示：点击“Reset（重置）”按钮，选定的传感器参数将开始实时显示。
3. 故障诊断：此功能对于诊断非常有用。例如，通过“Misfire Detection（失火检测）”功能，您可以准确了解哪个气缸存在失火问题，软件会显示异常读数，帮助您快速定位故障源。
4. 更改选择：若要更改或取消选择参数，需要先禁用“Reset”功能，然后重新选择。

⚙️ 执行器激活与基本功能总结

“Component Trigger（组件触发）”选项卡（也称为“Activation”激活功能）允许我们激活车辆的各种组件，以测试其功能。

例如：

• 喷油器切断：在发动机运转时，可以单独切断某个喷油器，以判断其工作状态。
• 外部发动机冷却：激活外部冷却系统进行测试。

请注意，某些激活功能可能需要发动机处于运行状态才能正常工作。

此外，“Info（信息）”选项卡提供了关于软件和控制单元的详细信息，对于深入干预控制单元的技术人员来说，这些数据源非常有用。

至此，我们已经介绍了ISTA诊断工具的基本功能，包括：

• 读取和清除各控制单元的故障码。
• 读取车辆的实时数据和传感器参数。
• 激活车辆组件进行功能测试。

这些是ISTA软件操作的基础。在下一部分中，我们将深入探讨ISTA的更多高级功能。敬请期待！
